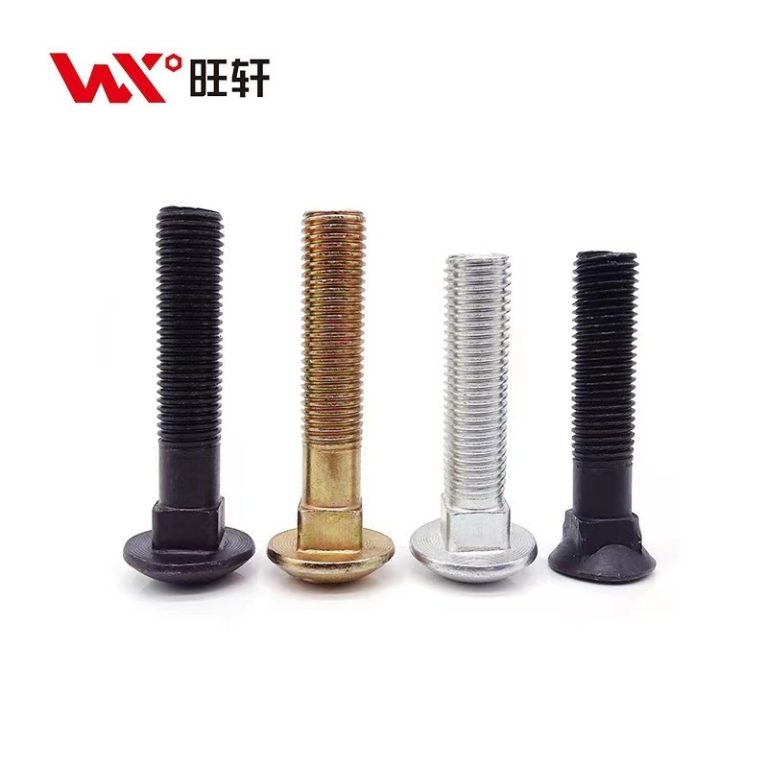

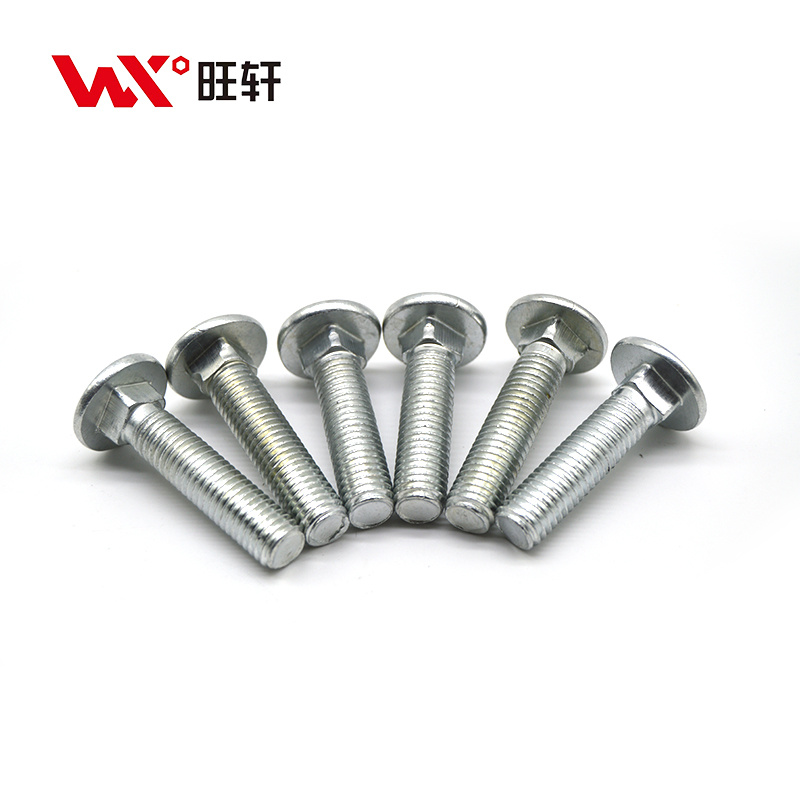

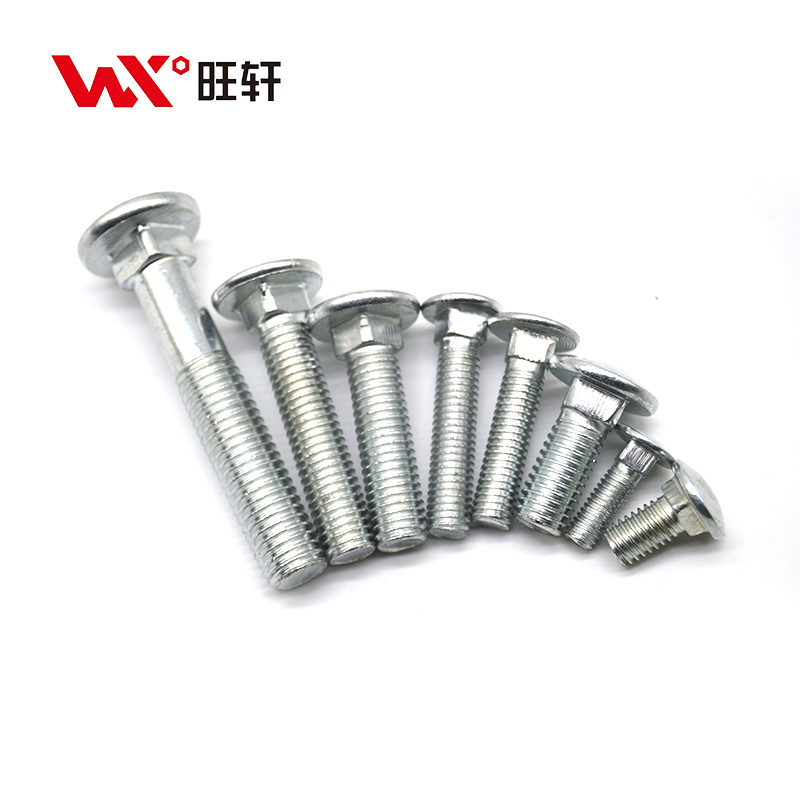

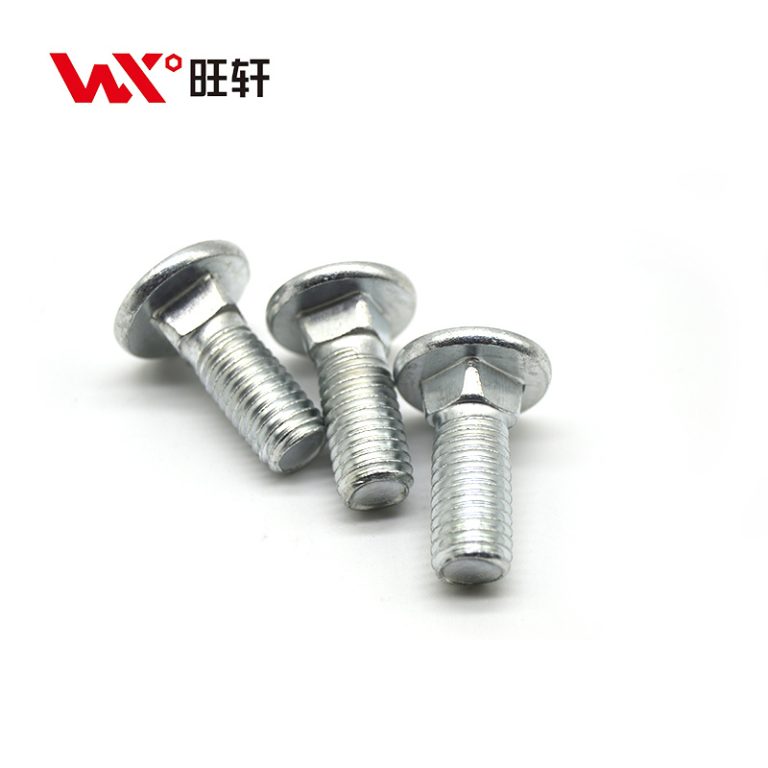

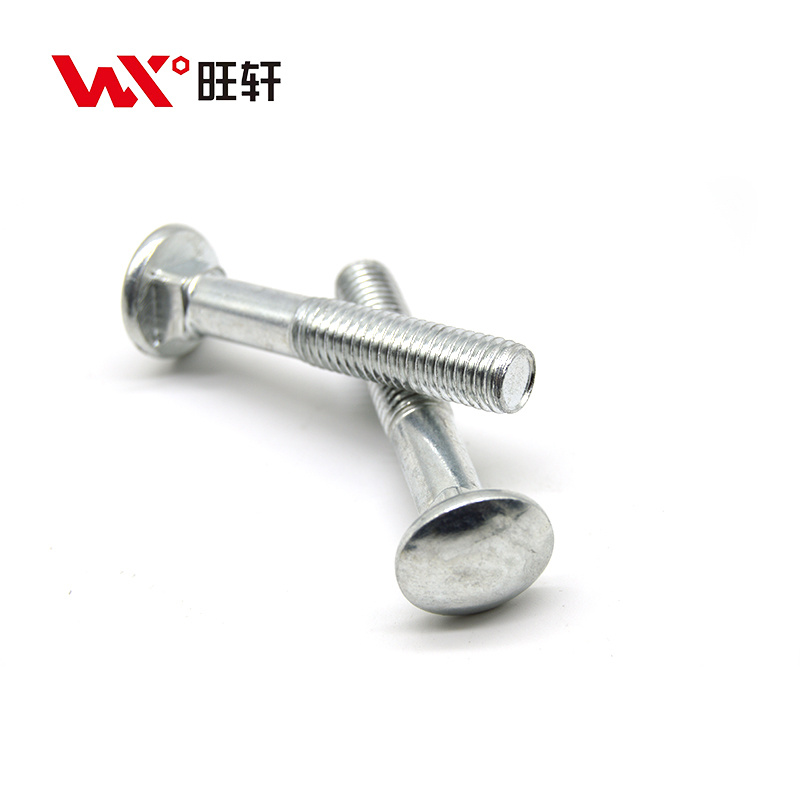

Название Болты с квадратным подголовком Материал Углеродистая сталь/нержавеющая сталь Класс 4,8/6,8/8,8/10,9/12,9 Нить Полная резьба/полуболт Цвет Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет Модель M6-M24/1/4″-1″ Длина 15 мм-300 мм Упаковка Мешк...
Свяжитесь с нами| Название | Болты с квадратным подголовком |
| Материал | Углеродистая сталь/нержавеющая сталь |
| Класс | 4,8/6,8/8,8/10,9/12,9 |
| Нить | Полная резьба/полуболт |
| Цвет | Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет |
| Модель | M6-M24/1/4"-1" |
| Длина | 15 мм-300 мм |
| Упаковка | Мешки на поддонах/коробки на поддонах/изготавливаются по индивидуальному заказу |
| Болты с большой полукруглой головкой и квадратным подголовком DIN 603 - 2017 | ||||||||
| Единица измерения: мм
|
3D-чертеж
Расчет веса Расчет разницы арифметического хода Исправление ошибок |
|||||||
| Размер резьбы
d |
M5 | M6 | M8 | M10 | M12 | M16 | M20 | |
| P | Шаг | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| b | L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125＜L≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
| L＞200 | / | / | 41 | 45 | 49 | 57 | 65 | |
| dk | Максимальное значение | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 |
| Минимальное значение | 12.45 | 15.45 | 19.35 | 23.35 | 29.35 | 37.2 | 45.2 | |
| ds | Максимальное значение | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Минимальное значение | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
| k1 | Минимальное значение | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 |
| ≈ | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 | |
| k | Максимальное значение | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 |
| Максимальное значение | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9.95 | |
| r1 | Максимальное значение | 10.7 | 12.6 | 16 | 19.2 | 24.1 | 29.3 | 33.9 |
| r2 | Минимальное значение | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
| r3 | Шаг | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 |
| s | L≤125 | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
| 125＜L≤200 | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
| Масса тысячи стальных изделий ≈ кг | - | - | - | - | - | - | - | |
| Длина резьбы b | - | - | - | - | - | - | - | |
Болты с квадратным подголовком, также известные как винты с квадратным подголовком или винты с квадратным подголовком, являются распространённым крепёжным изделием, используемым для соединения и фиксации вагонов и других подобных транспортных средств. Благодаря своей уникальной конструкции и широкому применению болты с квадратным подголовком имеют множество классификаций и областей применения. В данной статье подробно описана классификация и области применения болтов с квадратным подголовком.
Классификация болтов с квадратным подголовком
1.Классификация по форме головки
(1) Болты с квадратным подголовком и плоской головкой: головка плоская и часто используется в соединениях, которые должны быть скрыты или незаметны.
(2) Болты с квадратным подголовком и круглой головкой: головка круглая и часто используется в соединениях, которые должны выдерживать большие сдвигающие усилия.
(3) Болты с квадратным подголовком и плоской головкой: головка плоская и подходит для соединений в ограниченном пространстве.
2.Классификация по материалу
(1) Болты с квадратным подголовком из углеродистой стали: изготовлены из углеродистой стали, обладают высокой прочностью и коррозионной стойкостью.
(2) Болты с квадратным подголовком из нержавеющей стали: изготовлены из нержавеющей стали, обладают высокой коррозионной стойкостью и эстетичным внешним видом.
Применение болтов с квадратным подголовком:
1.Крепёжная и соединительная функция: Основная функция болтов с квадратным подголовком — фиксация и соединение различных частей тележки или других подобных конструкций. Скрепление различных частей вместе обеспечивает устойчивость и безопасность тележки.
2.Грузоподъёмность: Поскольку болты с квадратным подголовком могут выдерживать определённый вес, их часто используют для переноски тяжёлых деталей или конструкций. Например, рама, колёса и другие части тележки могут быть закреплены болтами с квадратным подголовком.
3.Предотвращение ослабления и падения: Конструкция болтов с квадратным подголовком предотвращает ослабление и падение соединённых деталей. Благодаря предварительному натягу и трению болты с квадратным подголовком обеспечивают герметичность соединения, тем самым обеспечивая безопасное использование тележки.
Handan Wangxuan Fastener Manufacturing Co., Ltd. находится в промышленной зоне стандартных деталей, районе Юннянь, городе Ханьдань, провинции Хэбэй, Китай, является предприятием, производящим и продающим свою продукцию самостоятельно, компания имеет первоклассное производственное оборудование, профессиональную техническую команду и команду по продажам, придерживается спроса клиентов как основы, чтобы предоставлять клиентам высококачественную продукцию в то же время и стремиться делать все для клиентов!
Мы экспортируем болты, шпильки, гайки, анкерные болты для фундамента, шайбы, анкерные втулки и штифты. Мы работаем на рынке много лет, с профессиональными стандартами. Полагаю, вы искали способы снизить затраты. Если у вас есть какие-либо требования к крепежу, мы должны предоставить вам конкурентоспособное предложение.
Наши сотрудники по контролю качества используют различные методы контроля для строгой проверки сырья, полуфабрикатов и готовой продукции, своевременного обнаружения проблем с качеством и побуждения к улучшению, чтобы гарантировать, что продукция соответствует требованиям качества клиентов.
Наш склад занимает обширную площадь и имеет много полок. На складе, от винтов и гаек до механических принадлежностей, тщательно собираются различные спецификации метизной продукции, показывая масштаб и порядок.
★ Высокое качество и самая конкурентоспособная цена;
★ Передовое производственное и инспекционное оборудование;
★ Доступен индивидуальный дизайн. ODM и OEM приветствуются;
★ Мы можем предоставить бесплатный образец, потребитель должен сначала оплатить перевозку;
★ Хорошее послепродажное обслуживание, на все вопросы ответят в течение 12 часов;
★ Удобная транспортировка и быстрая доставка, могут быть применены все доступные способы доставки: экспресс, авиа или морским транспортом.
Q1: Что вы можете купить у нас?
A1: Шпильки, болты, гайки, шайбы, анкеры и штифты.
Q2: Когда я могу узнать цену?
A2: Обычно мы предлагаем вам расценки в течение 12 часов, а специальное предложение действует не более 24 часов. В случае возникновения срочных вопросов свяжитесь с нами напрямую по телефону или отправьте нам электронное письмо.
Q3: Каково качество вашей продукции?
A3: Компания имеет передовое производственное и испытательное оборудование. Каждый продукт будет на 100% проверен нашим отделом контроля качества перед отправкой.
Q4: Могу ли я получить скидки?
A4: Да, для больших заказов, постоянных клиентов мы предоставляем разумные скидки.
Q5: Можете ли вы предоставить бесплатные образцы?
A5: Мы можем предоставить бесплатные образцы для стандартного крепежа, но клиенты будут оплачивать расходы на экспресс-доставку.
Q6: Каковы сроки доставки?
A6: Стандартные детали: 5-7 дней, нестандартные детали: 15-25 дней. Мы осуществим доставку как можно скорее с гарантией качества.
