Наименование Нейлоновая контргайка Материал Углеродистая сталь/нержавеющая сталь Сорт 4.8 /6.8 /8.8 /10.9/ 12.9 Цвет Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет Модель M6-M30/1/4″-1″ Завернуть лоток для сумки/лоток для коробки/настраиваемый лоток ...
Свяжитесь с нами| Наименование | Нейлоновая контргайка |
| Материал | Углеродистая сталь/нержавеющая сталь |
| Сорт | 4.8 /6.8 /8.8 /10.9/ 12.9 |
| Цвет | Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет |
| Модель | M6-M30/1/4"-1" |
| Завернуть | лоток для сумки/лоток для коробки/настраиваемый лоток |
| Стопорная гайка тонкая для неметаллической вставки DIN 985-1987 | |||||||||||||
| Единица измерения: мм
|
3D построение чертежа
Расчет веса Вычисление разницы арифметической прогрессии
|
||||||||||||
| Размер резьбы d |
M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | ||
| P | Ход винта | Грубая резьба | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| Мелкая резьба 1 | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | ||
| Мелкая резьба 2 | / | / | / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | ||
| da | Минимальное значение | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | |
| Максимальное значение | 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | ||
| dw | Минимальное значение | 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | |
| e | Минимальное значение | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | |
| h | Макс.=Номинал. | 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | |
| Минимальное значение | 3.7 | 4.7 | 4.7 | 5.7 | 7.14 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 17.66 | ||
| m | Минимальное значение | 2.4 | 2.9 | 3.2 | 4 | 4.7 | 5.5 | 6.5 | 8 | 9.5 | 10.5 | 13 | |
| mw | Минимальное значение | 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | |
| s | Макс.=Номинал. | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | |
| Минимальное значение | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | ||
| 1000 штук весом кг | 0.5 | 1 | 1.4 | 2.4 | 3 | 5.1 | 10.6 | 17.2 | 26 | 34 | 45 | ||
| Размер резьбы d |
M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | ||
| P | Ход винта | Грубая резьба | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 |
| Мелкая резьба 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | ||
| Мелкая резьба 2 | 1.5 | 1.5 | / | / | / | / | / | / | / | / | / | ||
| da | Минимальное значение | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | |
| Максимальное значение | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | ||
| dw | Минимальное значение | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 | |
| e | Минимальное значение | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 76.95 | 82.6 | |
| h | Макс.=Номинал. | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | |
| Минимальное значение | 18.7 | 20.7 | 22.7 | 25.7 | 28.7 | 31.4 | 34.4 | 37.4 | 40.4 | 43.4 | 46.4 | ||
| m | Минимальное значение | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 | |
| mw | Минимальное значение | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 | 23.1 | 24.8 | 26.5 | |
| s | Макс.=Номинал. | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | |
| Минимальное значение | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.1 | 73.1 | ||
| 1000 штук весом кг | 65 | 75 | 100 | 162 | 212 | 317 | 415 | 499 | 628 | 771 | 998 | ||
Нейлоновая контргайка является распространённой крепежной деталей, которая в основном используется в случаях, требующих высокой прочности и защиты от ослабления. Благодаря своей отличной вибростойкости, хорошей стойкостью к коррозии и высокой температуре, нейлоновая контргайка широко применяется в автомобильной, авиационной, химической и электроэнергетической отраслях. Главная особенность нейлоновой контргайки заключается в том, что она может автоматически блокироваться в процессе работы, эффективно предотвращать ослабление винтов и повышать надежность и безопасность оборудования.
Принцип работы нейлоновой контргайки в основном опирается на свойства нейлонового материала. Когда винт вкручивается в гайку, нейлоновый материал растягивается, что вызывает упругую деформацию. В процессе выкручивания гайка восстанавливает свою первоначальную форму благодаря эффекту памяти нейлонового материала, создавая обратный крутящий момент, что создаёт более плотное зажимное усилие между винтом и гайкой. Этот обратный момент предотвращает ослабление винтов, обеспечивая тем самым стабильность и надежность оборудования.
Автоматическая блокировка: Нейлоновая контргайка может автоматически блокировать во время работы, эффективно предотвращая ослабление винтов и повышая надежность и безопасность оборудования.
Хорошая стойкость к коррозии: Нейлоновая контргайка изготовлена из нейлонового материала, который обладает хорошей стойкостью к коррозии и может адаптироваться к различным жестким условиям окружающей среды
Высокая термостойкость: Нейлоновая контргайка может поддерживать отличную производительность в высокотемпературной среде и подходит для всех видов высокотемпературного оборудования.
Хорошая вибрационная стойкость: благодаря эластичности нейлонового материала, нейлоновая контргайка может поглощать вибрацию и снижать влияние вибрации оборудования на винт.
Длительный срок службы: Нейлоновая контргайка имеет длительный срок службы, может обеспечить длительную и стабильную работу оборудования.
Автомобильная промышленность: Нейлоновые контргайки широко используются в автомобильных двигателях, шасси, системах подвестки и других деталях для повышения безопасности и надежности автомобилей.
Авиационная промышленность. При производстве самолётов в связи с высокими требованиями к безопасности и надежности нейлоновые контргайки широко используются для крепления конструкций самолетов.
Добро пожаловать для насторойки свой продукт
Двухголовый болт — это тип болта, имеющий резьбу на обеих концах тела, а в средней части (шеечке) — гладкую поверхность без резьбы. Двухголовые болты широко используются в машиностроении, трубопроводах, строительстве и энергетике. Они изготовляются из стали, нержавеющей стали или сплавов (в зависимости от требований к прочности и коррозионной устойчивости) и подходят для эксплуатации в условиях умеренных и высоких нагрузок.
Название Крюковой болт Марка 4,8/6,8/8,8/10,9/12,9 Материал Углеродистая сталь / Нержавеющая ...
Наименование Болт с шестигранной головкой Материал Углеродистая сталь/нержавеющая сталь Сорт ...

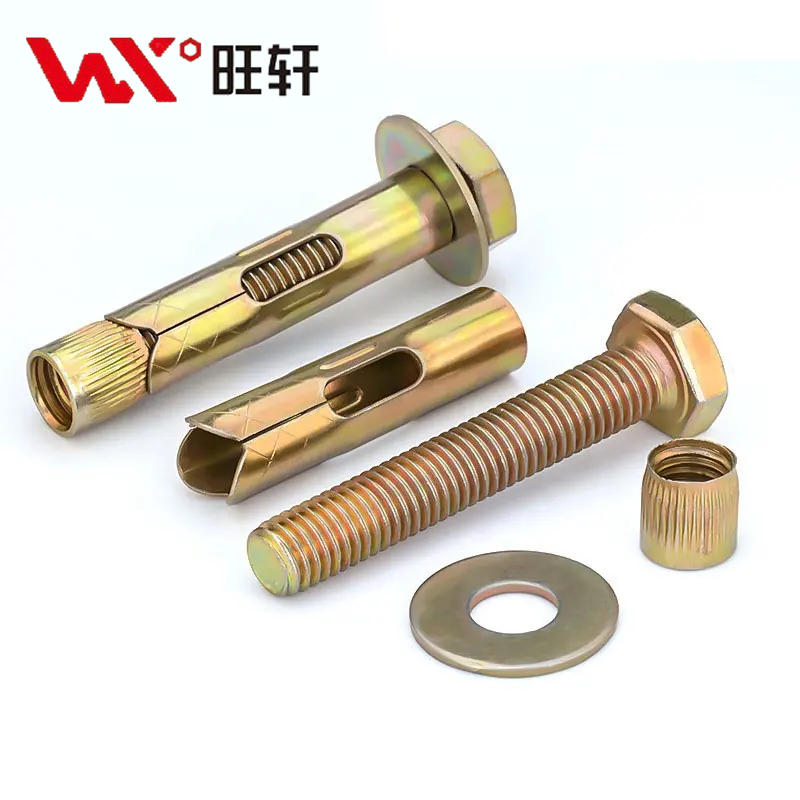

Расширительный винт для бетонного пола Металлический желтый цинковый анкерный болт
