Наименование Фланцевая гайка Материал Углеродистая сталь/нержавеющая сталь Сорт 4.8 /6.8 /8.8 /10.9/ 12.9 Цвет Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет Модель M6-M64/1/4″-2″ Завернуть лоток для сумки/лоток для коробки/настр...
Свяжитесь с нами| Наименование | Фланцевая гайка |
| Материал | Углеродистая сталь/нержавеющая сталь |
| Сорт | 4.8 /6.8 /8.8 /10.9/ 12.9 |
| Цвет | Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет |
| Модель | M6-M64/1/4"-2" |
| Завернуть | лоток для сумки/лоток для коробки/настраиваемый лоток |
Фланцевые гайки являются особым типом гаек, получивший своё название благодаря фланцевой конструкции. По сравнению с обычными гайками, фланцевые гайки обладают большей несущей способностью и более широкой сферой применения. В данной статье будет подробно описана классификация фланцевых гаек и их назначение.
| Единица измерения: мм
|
3D построение чертежа
Расчет веса
|
|||||||||
| Спецификация резьбы d |
M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
| P | Ход винта | Грубая резьба | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| Мелкая резьба 1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Мелкая резьба 2 | / | / | / | -1 | -1.25 | / | / | / | ||
| c | Минимальное значение | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
| da | Минимальное значение | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| Максимальное значение | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | ||
| dc | Максимальное значение | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 | |
| dw | Минимальное значение | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
| e | Минимальное значение | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 | |
| m | Максимальное значение | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| Минимальное значение | 4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | ||
| mw | Минимальное значение | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 | |
| s | Макс.=Номинал. | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 | |
| Минимальное значение | 7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | ||
| r | Максимальное значение | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 | |
1. Классификация по материалам
(1) фланцевая гайка из углеродистой стали
фланцевая гайка из углеродистой стали изготовлена из материала из углеродистой стали и обладает высокой прочностью и износостойкостью. Широко используется в различных отраслях промышленности, таких как строительство, химическая промышленность, машиностроение и т. Д..
(2) фланцевая гайка из нержавеющей стали
фланцевая гайка из нержавеющей стали изготовлена из нержавеющего материала, который обладает отличной стойкостью к коррозии и красивым внешним видом. Часто используется в пищевых продуктах, медицине, химической промышленности и других областях с высокими требованиями к гигиене.
2.Классификация по форме
(1) фланцевая гайка с фланцем
фланцевая гайка с фланцем имеет большой фланец для лучшего соединения и фиксации. Часто используется в случаях, когда необходимо выдержать большая нагрузка, таких как тяжелые машины, мосты и т. Д..
(2) фланцевая гайка с плоской пластиной
Фланец фланцевой гайки с плоской пластиной имеет небольшую контактную площадь. Подходит для случаев, требующих небольшой грузоподъемности, таких как трубопроводов, контейнеры и т. Д..
крепление и соединение
Основное назначение фланцевых гаек — крепление и соединение различных трубопроводов, емкостей, механического оборудования и т. д. Скрепив две или более частей вместе, можно создать стабильное и надежное сообщество.
Амортизация и амортизация
Фланцевая гайка имеет большую площадь контакта, которая может эффективно рассеивать силу удара и играть роль амортизации и буфера. При эксплуатации механического оборудования фланцевые гайки могут уменьшить повреждения, вызванное вибрацией.
Добро пожаловать для насторойки свой продукт

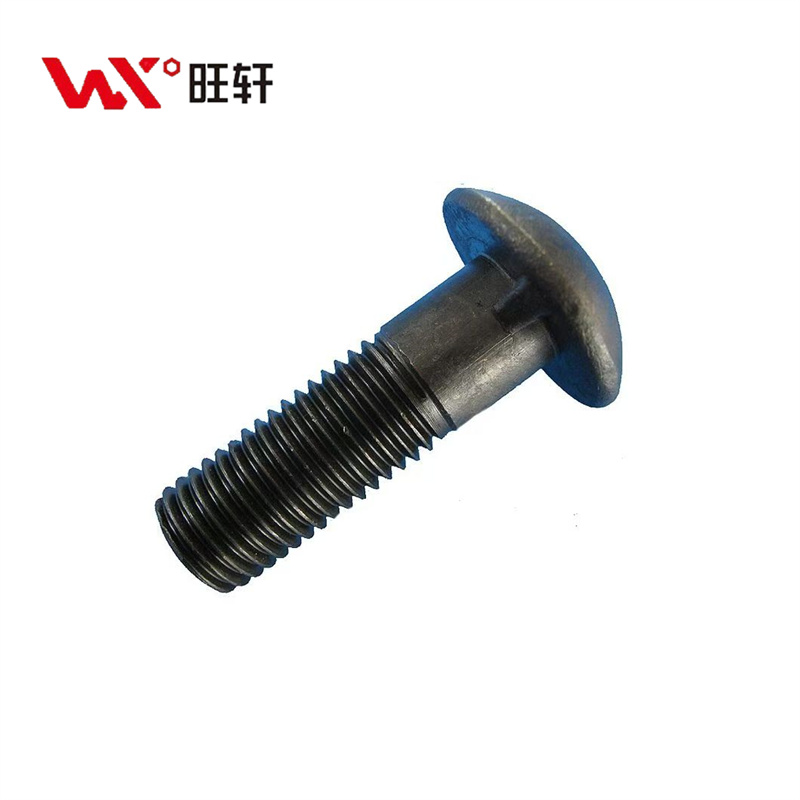

Высокопрочный каретный болт Прочные каретные болты являются неотъемлемой частью любого строительн...
