Наименование Болт с внутренним шестигранником Материал Углеродистая сталь/нержавеющая сталь Сорт 4.8 /6.8 /8.8 /10.9/ 12.9 Резьба Полная резьба/полуболт Цвет Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет Модель M6-M30/1/4″-1″ ...
Свяжитесь с нами| Наименование | Болт с внутренним шестигранником |
| Материал | Углеродистая сталь/нержавеющая сталь |
| Сорт | 4.8 /6.8 /8.8 /10.9/ 12.9 |
| Резьба | Полная резьба/полуболт |
| Цвет | Белый цинк/синий белый цинк/черный/желтый цинк/натуральный цвет |
| Модель | M6-M30/1/4"-1" |
| Длина | 15mm-300mm |
| Завернуть | лоток для сумки/лоток для коробки/настраиваемый лоток |
|
Винт с внутренним шестигранником и цилиндрической головкой DIN 912~1983 |
|||||||||||||||||
| Единица измерения: мм
|
3D построение чертежа
Расчет веса
|
||||||||||||||||
| Размер резьбы d |
M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | ||
| P | Ход винта | Грубая резьба | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| Мелкая резьба1 | - | - | - | - | - | - | - | - | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Мелкая резьба2 | - | - | - | - | - | - | - | - | - | 1 | 1.5 | - | - | 2 | 2 | ||
| dk | Круглая головка | Максимальное значение | 2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 |
| Головка с накаткой | Максимальное значение | 2.74 | 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | |
| Минимальное значение | 2.46 | 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | ||
| da | Максимальное значение | 1.8 | 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | |
| ds | Максимальное значение | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Минимальное значение | 1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | ||
| e | Минимальное значение | 1.5 | 1.73 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 | 16 | 16 | 19.44 | |
| k | Максимальное значение | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Минимальное значение | 1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | ||
| s | Номенклатура | 1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | |
| Минимальное значение | 1.32 | 1.52 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | 14.032 | 14.032 | 17.05 | ||
| Максимальное значение | 1.36 | 1.56 | 1.56 | 2.06 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 12.212 | 14.212 | 14.212 | 17.23 | ||
| t | Минимальное значение | 0.6 | 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| w | Минимальное значение | 0.5 | 0.55 | 0.55 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3 | 4 | 4.8 | 5.8 | 6.8 | 7.8 | 8.6 | |
| Масса стальных штук, тыс. штук около кг | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Длина резьбы b | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Размер резьбы d |
(M22) | M24 | (M27) | M30 | (M33) | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 | |||
| P | Ход винта | Грубая резьба | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 | 6 | 6 | 6 | |
| Мелкая резьба1 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Мелкая резьба2 | 2 | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| dk | 圆头 | Максимальное значение | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 | 96 | 108 | 120 | 135 | 150 | |
| 滚花头 | Максимальное значение | 33.39 | 36.39 | 40.39 | 45.39 | 50.39 | 54.46 | 63.46 | 72.46 | 84.54 | 96.54 | 108.54 | 120.54 | 135.63 | 150.63 | ||
| Минимальное значение | 32.61 | 35.61 | 39.61 | 44.61 | 49.61 | 53.54 | 62.54 | 71.54 | 83.46 | 95.46 | 107.46 | 119.46 | 134.37 | 149.37 | |||
| da | Максимальное значение | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 45.5 | 52.6 | 63 | 71 | 79 | 87 | 97 | 107 | ||
| ds | Максимальное значение | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 | ||
| Минимальное значение | 21.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | 41.61 | 47.61 | 55.54 | 63.54 | 71.54 | 79.54 | 89.46 | 99.46 | |||
| e | Минимальное значение | 19.44 | 21.73 | 21.73 | 25.15 | 27.43 | 30.85 | 36.57 | 41.13 | 46.83 | 52.53 | 62.81 | 74.21 | 85.61 | 97.04 | ||
| k | Максимальное значение | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 | ||
| Минимальное значение | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 41.38 | 47.38 | 55.26 | 63.26 | 71.26 | 79.26 | 89.13 | 99.13 | |||
| s | Номенклатура | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | ||
| Минимальное значение | 17.05 | 19.065 | 19.065 | 22.065 | 24.065 | 27.065 | 32.08 | 36.08 | 41.08 | 46.08 | 55.1 | 65.1 | 75.1 | 85.12 | |||
| Максимальное значение | 17.23 | 19.275 | 19.275 | 22.275 | 24.275 | 27.275 | 32.33 | 36.33 | 41.33 | 46.33 | 55.4 | 65.4 | 75.4 | 85.47 | |||
| t | Минимальное значение | 11 | 12 | 13.5 | 15.5 | 18 | 19 | 24 | 28 | 34 | 38 | 43 | 48 | 54 | 60 | ||
| w | Минимальное значение | 9.4 | 10.4 | 11.9 | 13.1 | 13.5 | 15.3 | 16.3 | 17.5 | 19 | 22 | 25 | 27 | 32 | 34 | ||
| Масса стальных штук, тыс. штук около кг | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| Длина резьбы b | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Классификация по форме головки: болты с внутренним шестигранником разделяются на болты с внутренним шестигранником с цилиндрической головкой и болты с внутренним шестигранником с потайной головкой по форме головки. Головка болта с внутренним шестигранником с цилиндрической головкой является цилиндрической, а головка болта с внутренним шестигранником с потайной головкой – погруженной.
Классификация по материалам: болты с внутренним шестигранником делятся на железные болты с внутренним шестигранником и нержавеющие болты с внутренним шестигранником. Железные болты с внутренним шестигранником, как правило, изготовлены из углеродистой стали, а некоторые из железных болтов с внутренним шестигранником из специальной легированной стали. Болты с внутренним шестигранником из нержавеющей стали представляют собой смесь нержавеющей и углеродистой стали.
Болты с внутренним шестигранником с цилиндрической головкой: Этот тип болтов с внутренним шестигранником в основном предназначен для соединения и крепления двух деталей, его преимущество заключается в том, что головка меньше и не выступает из соединенных деталей, что может уменьшить объем соединяемой детали и сделать ее более компактной. Болты с внутренним шестигранником с цилиндрической головкой широко используются в области электроники, электроприборов, приборов, связи и т. д..
Болты с внутренним шестигранником с потайной головкой: болты с внутренним шестигранником с потайной головкой в основном предназначены для крепления двух деталей вместе, особенно когда необходимо вставить одну часть в другую. Болты с внутренним шестигранником с потайной головкой предотвращают выступания головки, что делает ее более эстетичной. Этот тип болтов с внутренним шестигранником широко используется в мебели, автомобилях, строительстве и т. д.
Добро пожаловать для насторойки свой продукт
Резьбовой стержень из углеродистой стали Резьбовые стержни из углеродистой стали являются незамен...
Наименование Болт с внутренним шестигранником Материал Углеродистая сталь/нержавеющая сталь С...
Длинная гайка — это тип гайки с увеличенной длиной тела по сравнению с обычными гайками. Её ключевое преимущество — большая площадь контакта с резьбой болта, что обеспечивает более прочное и стабильное соединение. Это особенно важно для соединения толстых деталей или нескольких элементов одновременно, где нужна дополнительная надежность.
Название Болты с квадратным подголовком Материал Углеродистая сталь/нержавеющая сталь Класс 4...
Фундаментный болт из углеродистой стали Углеродистая сталь давно зарекомендовала себя как один из...
Фундаментный болт DIN529 Фундаментный болт DIN529 – это важный крепежный элемент, который широко ...
Название Крюковой болт Марка 4,8/6,8/8,8/10,9/12,9 Материал Углеродистая сталь / Нержавеющая ...
Фланцевая гайка Фланцевая гайка – это неотъемлемая деталь, используемая для надежного крепл...
Высокопрочный болт с шестигранной головкой В поиске идеального решения для сборки и ремонта, вы о...
Высокопрочный болт с двойной резьбой Прочный болт с двойной резьбой является незаменимым элементо...

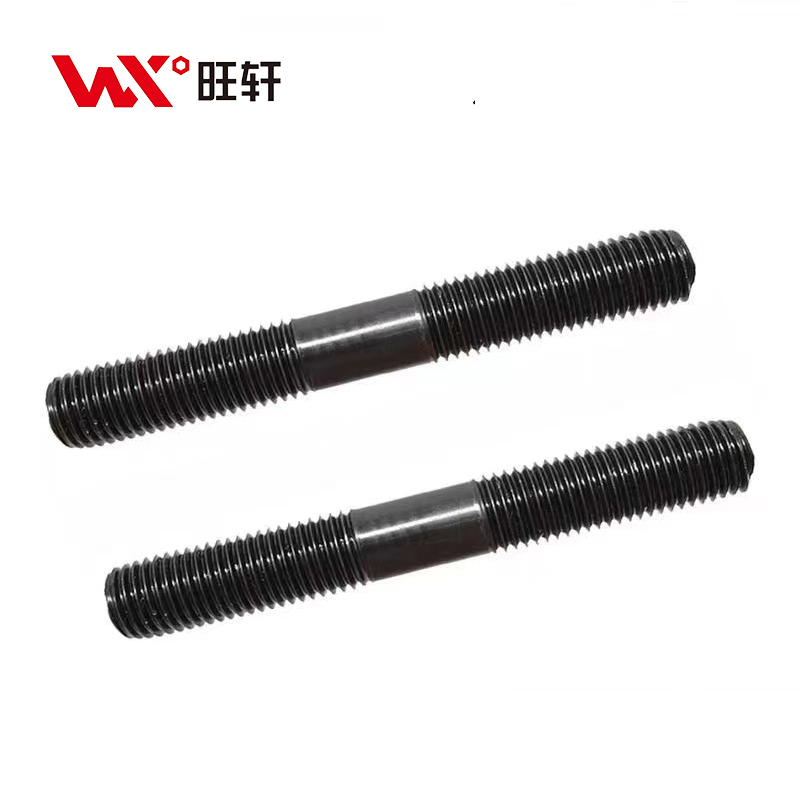

Двухголовый болт — это тип болта, имеющий резьбу на обеих концах тела, а в средней части (шеечке) — гладкую поверхность без резьбы. Двухголовые болты широко используются в машиностроении, трубопроводах, строительстве и энергетике. Они изготовляются из стали, нержавеющей стали или сплавов (в зависимости от требований к прочности и коррозионной устойчивости) и подходят для эксплуатации в условиях умеренных и высоких нагрузок.
